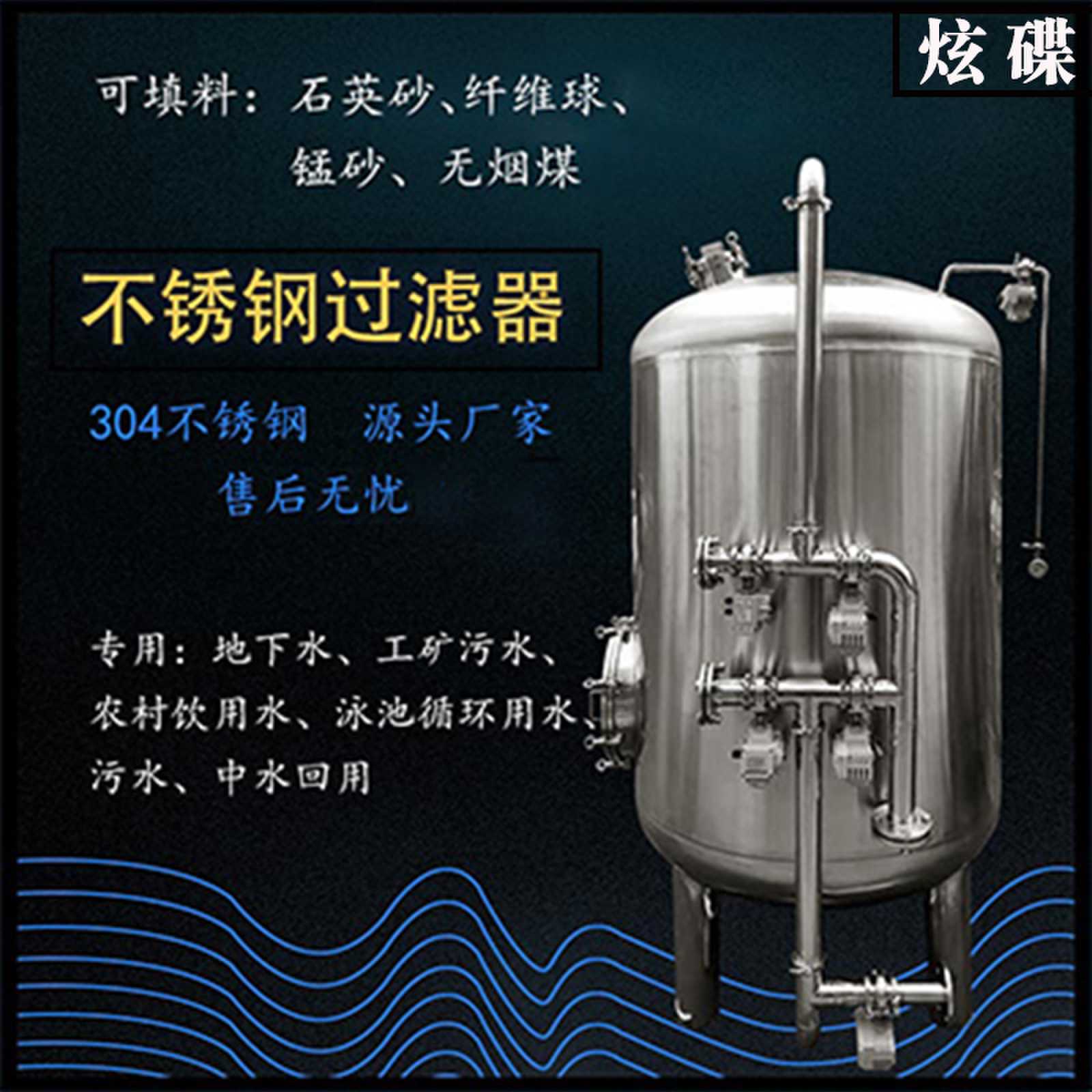

点击图片查看原图
1.设备选型
在选用前，明确系统名称、进水水质、出水水质、系统压力、自动化程度等基本参数。
2.设备安装
①安装好集水系统，开启上盖(或上法兰盖)。
②取下布水系统。
③依次向过滤器内装入洗净的大砾石、小砾石(即承托层)。
④装入洗净的活性炭(即滤料层)。
⑤装上上盖(或上法兰盖)和相应的密封圈，拧紧(或拧紧固定螺栓)。
⑥连接操作系统管路和相应的其它连接件。
注意:上盖(或上法兰盖)、布水系统、集水系统与筒体间的密封圈正确安装，以免结合部位漏水。
3.设备使用
①合上总电源，电源指示灯亮， 同时检查确认进水阀开启正常、进水泵运行正常。进水箱处于中液位以上。
②运行
a.开启活性炭过滤器的上进水阀V2和下排水阀V5及进水阀V1。
b.启动进水泵。当下排水阀V5出水时，调节进水流量到额定值。
当出水清澈时，开启出水阀V7，关闭下排水阀V5，可向后道设备送水。
③反洗
当活性炭过滤器运行时间延长，其出水压差增加，当过滤器压差增加0.05-0.07Mpa时，设备需要反洗。
a.开启下进水阀V4及进水阀V1，上排水阀V3。
b.启动进水泵，调节进水阀V1，使进水量尽可能大。
反洗时间约20-45分钟。然后关闭进水泵，关闭各阀。
④正洗
每次反洗结束后，需进行正洗。
a.开启上进水阀V2和进水阀V1，下排水阀V5。
b.启动进水泵，调节进水阀V1，控制进水量为正常水量。
主要技术参数:
工作压力:0.05MPa~0.6MPa
工作温度:5℃~40℃(温度可定做)
单机流量:0.5 m/h ~125 m/h
操作方式:手动或自动控制
产品规格:ф173~ф3500
过滤速度:5m/h~12m/h
简体材质:304、316L、Q235衬胶或涂环氧
正洗时间约15-30分钟，至下排出水清澈为止。然后关闭进水泵，关闭各阀。
多介质过滤器
多介质过滤器是利用一种或几种过滤介质，在既定的压力下把浊度较高的水通过适当厚度的粒状或非粒材料，从而的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下。
多介质过滤器，既采用两种以上的介质作为滤层的介质过滤器，在工业循环水处理系统中，用以污水中杂质、吸附油等，使水质符合循环使用的要求。过滤的作用，主要是水中的悬浮或胶态杂质，特别是能地沉淀技术不能的微小粒子等，BOD5和COD等也有某种程度作用。
滤料选择
(1)有足够的机械强度，以免在反冲洗过程中很快地磨损;
(2)化学稳定性要好;
(3)不含影响生产的物质;
(4)滤料的选择，应尽量采用吸附能力、截污能力大、产水量高、出水水质好的滤料。
在滤料中，卵石主要是起支撑作用，在过滤工艺过程中，因其强度高，相互之间的间距缝隙稳定，孔隙大，便于正洗工序中，滤后水顺利通过;同样，反洗工序中，反洗水和反洗空气等能顺利通过。
常规配置中，卵石分为四种规格，铺垫方式为自下而上先大后小。
内滤层构成
过滤器内多介质滤料为均粒砾石、石英砂、磁铁矿等滤料，这些滤料根据其比重和粒径的大小在过滤器罐体内井然有序的分布，如比重小而粒径稍大的无烟煤放在滤床的上层，比重适中和粒径小的石英砂放在滤床的中层，比重大和粒径大的砾石放在滤床的下层。这样的配比保证了过滤器在进行反洗的时候不会产生乱层现象，从而保证了滤料的截留能力。
