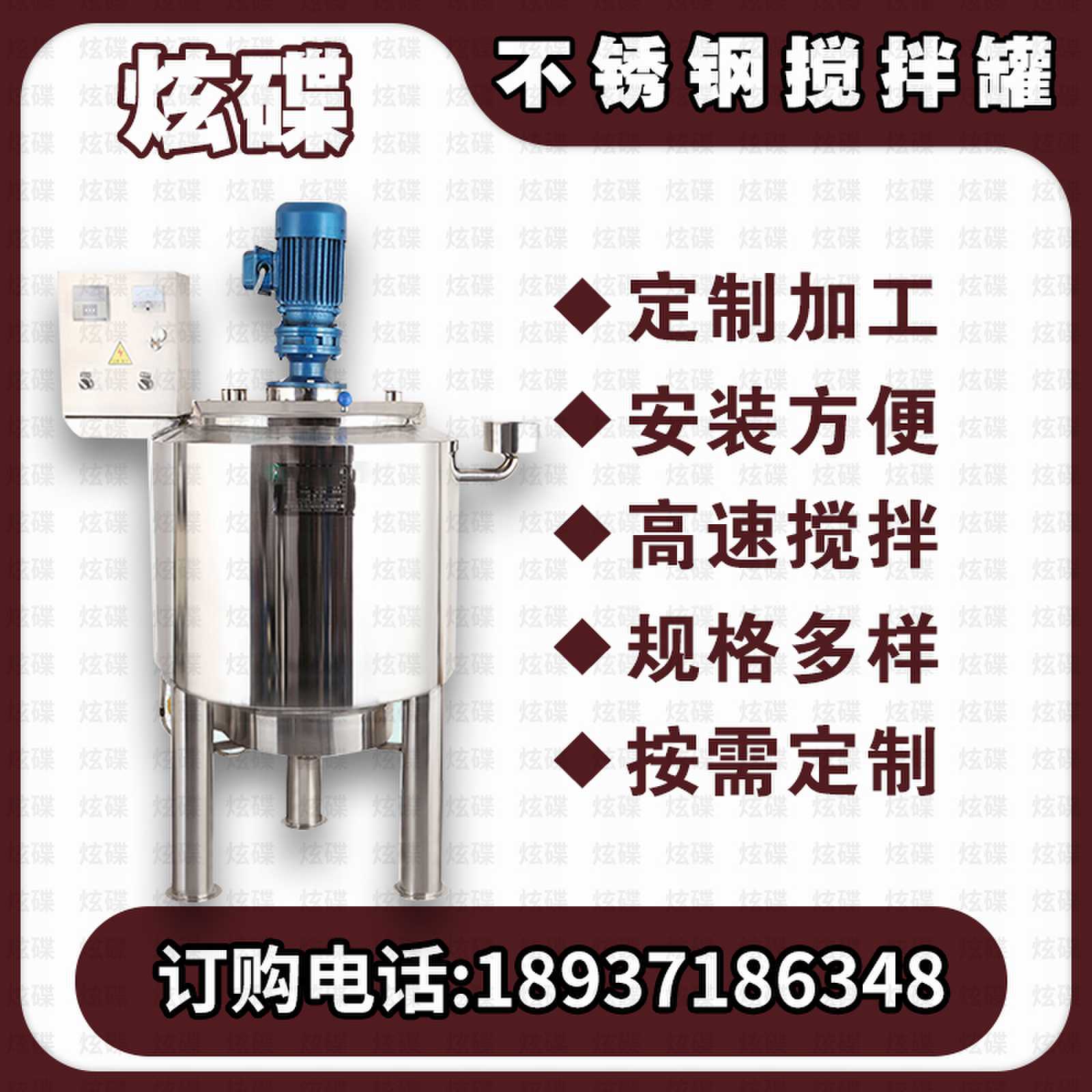

点击图片查看原图
本设备分为罐体、罐盖、搅拌结构、均质机构、电控装置和框架平台。 按结构形式分为： 上开盖下斜底 上开盖下锥形封头 上下锥形封头 上下椭圆封头
加工装置
加热装置或冷却装置
一般是使用单位根据物料是否加热或干燥或冷却而定。在定制范围内，温度应为230℃以下，使用压力低于0.1Mpa。加热方式可根据使用单位的生产条件而定。加热方式有热油等介质循环和直接电加热两种。热油等介质循环是导热油在另配置的加热罐内加温到温度后，通过热油泵进行输送循环;直接加热是夹套上直接安装电加热管，使导热油加热到所需温度(温度可根据实际情况调节)。冷却循环是采用水在夹套内外循环，使物料在特定的温度下不产生结块或粘性。
一、搅拌罐结构组成
搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置等组成，另可根据工艺要求配置加热装置或冷却装置；在搅拌过程中可进料控制、出料控制、搅拌控制及其它手动自动控制等，充分体现了标准化及人性化的设计。
搅拌罐体、搅拌罐盖、搅拌器、轴封等，可根据不同的工艺要求选用碳钢或不绣钢等材料来制作。
搅拌罐体与搅拌罐盖可采用法兰密封联结或焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、测温、测压、蒸汽分馏、放空等工艺管孔。
搅拌罐盖上部配置有传动装置（电机或减速器），由传动轴驱动搅拌罐内的搅拌器。
轴封装置可采用机封或填料、迷宫密封等多种形式(根据用户需要确定)。
二、搅拌罐产品特点
1、确定搅拌目的，进行液液混合、固液悬浮、气液或液液分散，是否需要实现传热、吸收、萃取、溶解、结晶等工艺目的；
2、可根据工艺特点选择搅拌桨形式；
3、设备选用不绣钢制造，卫生美观，功能齐全；
4、设备结构设计合理、工艺先进，并具有操作简单、使用方便等特点；
5、是理想的投资少、投产快、收益高的化工设备。
设备安装调试
1、检查设备在运输中是否存在严重损伤及严重变形的地方，以及检查设备的紧固件是否有松掉等现象。
2、采用预埋地脚螺栓的方式，在牢固的基础上对该设备进行水平安装。
3、在技术师傅的指导下，进行设备、电气控制装置及配件的正确安装，并检查管路是否畅通,安装的仪表是否正确,是否有损坏现象.启动设备前请检查设备内外及周边是否有影响该设备正常运转的人或物体存在。
4、安装好后，请进行几秒钟的试运行，确定无电气短路或无异常声响后，方可进行短时间的试转。
5、若搅拌罐上配有机械密封，在主机启动前其机封润滑槽内注入适量的10#或缝纫机油，其机封冷却腔内通入冷却水，以便机封装置得到良好的润滑和冷却。机封在出厂时未调节，在安装完毕后按照安装使用说明书调节机封至适当位置，方可正常运行(根据用户需要)。
6、设备在正常运转后，请检查轴承温度，运行平稳度，密封性等，以及仪表是否正常，确认正常后方可投料运行。
搅拌罐适合行业：
1.化妆品行业： 护肤膏，剃须膏，洗发膏，牙膏，冷膏，冷晒霜，洗面奶，营养密，洗涤剂，洗发水、发膏、护发素，精华液，，护手霜等。
2.日化：
洗衣液生产，洗手液，洁厕净，汽车玻璃水等。
3 .制药工业：
乳胶，乳剂，药膏（油膏），口服糖浆，口服液等。
4.食品工业：
酱类，乳酪，营养液，婴儿食品，巧克力，糖类等。
